JDTFUSE在刨冰機的保護應用

2021-08-19 11:14:45 lipscall

      隨著社會文明的進步、生活質量的提高，刨冰機已由火爆的商用設備轉而進入了尋常百姓家，演變成為了小家電產品，刨冰機又叫電動刨冰機、電動碎冰機 電動沙冰機，應用于將冰塊打碎為小冰粒或叫冰沙.



      其實刨冰機不僅僅應用于碎冰、也應用于果汁榨汁、碎姜、碎菜等更多應用，刨冰機在帶給人們優質方便的生活，同時也帶來潛在的困擾和安全隱患.(相關閱讀：自恢復保險絲PPTC在電話交換機的保護應用)



      因做使用刨冰機時，需要用手壓冰塊，其施加的壓力不是大一點就是小一點，而刨冰機的動力核心是小電機，自動機轉動后帶動刨冰刀片轉動完成刨冰，當施加于冰面壓力過大時會使小電機的負載加重，我們叫過載；如果施加的壓力再大，小電機將帶不動刨冰刀片，而產生堵轉。



      小電機做過載和堵轉時，其繞組線圈的溫度會急劇升高，輕則燒壞小電機，重則會燒電線引起火災，導致生命財產損失，所以施加壓力大小難于明確，這就成操作的困惑，曾經有人因碎菜產生堵轉停機，在清理中突然轉動而導致切傷手指的。



      為了解決好堵轉與過載燒壞小電機的問題，之前多用雙金屬溫控器做保護，使小電機在遇到過載、堵轉后線圈溫度急劇升高而斷開電源。



      但隨溫度的降低又會自動恢復，在不斷電時反復接通電源，這就是潛在危險的根源。如果應用PolySwitch PPTC（高分子正溫度系數熱敏電阻）來做小電機的過載保護和堵轉保護，就不會存在電機反復啟動而釀成惡果或災難的問題，因PolySwitch PPTC由名自恢復保險絲或萬次保險絲.



      將該器件串聯于被保護電路，能同時完成過流保護和過溫保護，而且在PPTC保護后，會一直保持這種保護的狀態，直到關斷電源開關后才恢復到初始導通狀態。



      這是一個高性價比的保護方案，只需要一個PolySwitch PPTC元件即可，在負載短路、過流、過溫、電機堵轉等故障狀態下，PPTC 器件能夠比雙金屬溫控器更快速的動作從低阻態轉為高阻態（推薦閱讀：可以將高分子PTC熱敏電阻用于過溫控制嗎）

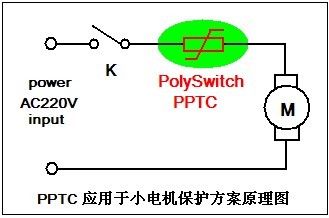

      而限制電機線圈的電流而保護電機及設備系統。只有在斷電后PolySwitch PPTC器件才會由高阻狀態恢復為低阻狀態。不斷電PolySwitch PPTC是不會恢復的，這可有效避免上述的所有問題。具體應用如下圖所示。
