PPTC在功放高音及中音單元中的應用

2021-08-19 11:14:03 lipscall

        高音及中音單元是音響系統中最脆弱的易損元件，組成喇叭的音圈線非常細，在與功放的阻抗與功率匹配不當、以及調節和使用不當時，常常會因偶然的或突發的大電流而燒壞，以下是所列出的典型損壞設備的原因：



        1、高音功放與低音喇叭組合，使高音喇叭在持續的高負荷下工作。



        2、現在的喇叭通常是獨立設計和分裝銷售的，而不是和功放匹配在一起。這樣，如果選擇不當，就會可能由于匹配錯誤而使整個系統損壞。



        3、低音功放由于某種原因而產生的過載運作而遭受過電流沖擊。這個問題在播放具有比較寬的樂音動態平衡范圍的高密度光盤時常會發生。（相關閱讀：PPTC自恢復保險絲在電梯控制器通訊口的保護應用）



        4、包括高密度盤在內的數字錄音機，具有重置高頻材料的功能，在重音喇叭中產生特殊的高頻樂音;若電位器調節不當,會對喇叭造成損壞。



        5、偶然的或突發的高音會產生高音區大電流損壞高音單元；



        6、偶然的或突發的尖叫聲會產生高音區大電流損壞高音單元；



        7、麥克風位置突變產生自激嘯叫會產生高音區大電流損壞高音單元；



        8、麥克風的跌落與碰撞會產生高音區大電流損壞高音單元；



        9、帶電拔插麥克風或信號線會產生高音區大電流損壞高音單元；



        10、音量突然增大會產生高音區大電流損壞高音單元；



        11、電源電壓不穩或有突波干擾產生高音區大電流損壞高音單元；



        出現上述任意情況，都會損壞高中音單元，一旦損壞，整個音響系統都將逼迫停止使用，因體積大重量重，送修和維護非常不便，所以必須對高中音喇叭及電路進行及時有效的過流保護，才能避免上述問題確保使用。

          PPTC自恢復保險絲怎樣保護高中音單元？

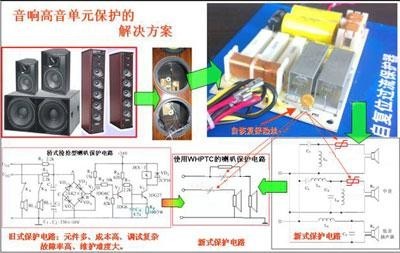

                                                                            PPTC用于功放保護電路接線圖



        1、最常用的是一次性保險絲，喇叭系統的保護要求比較嚴格。普通保險絲在喇叭中僅起一次性的保護作用，使產品的返修率上升；另外，額外的保險盒和電線使制造商的成本增加。還有，使用的保險絲還必須符合規格，錯誤規格的保險絲會使喇叭受損。



        2、安裝斷路器也是一個解決的方法；但是，在它們還沒有斷開前，在開始斷開時會制造噪音。



        3、使用單元電路的保護方案，這個方案很好，但需要采樣、放大、比較、控制等待一系列電路的配合，不僅元件數量多、采購成本高，同時故障率高、生產調試難度大，一般應用較少。



        4、采用小電阻與小燈泡并聯方法做保護電路，電路簡單，但損耗大，除簡易音響外一般不采用。



        上述保護方法各有利弊，推薦最好、最直接、最可靠、低成本的解決方案是選用JDT系列自恢復保險絲元件”，自復保險絲在斷開狀態（呈高阻態）時相當于一個軟開關，在故障消除時，會自動恢復到低阻通路的狀態。（推薦閱讀：自恢復保險絲PPTC在電話交換機的保護應用）
