TUB終端需要jdtfuse自恢復保險絲做防雷保護

2021-08-19 11:05:53 lipscall

        在傳感器及IED設備與數據集中器、TUB終端之間基本上都采用RS485格式做數據收發。目前，他們都還存在的一些亟待解決的問題，主要是RS485接口和電源線的防雷。(相關閱讀：PTC在電子鎮流器開路保護的應用)



        在RS485傳輸應用技術相對成熟的今天，最容易忽略的問題或考慮成本問題就是ESD和防雷，在實際應用中發現，當夏天一到，系統設備就出現各種各樣的故障，事實上都是防雷問題沒有處理好而導致的。



        很多工程師在設計中都知道應用ESD器件做過壓保護來預防DSP芯片損壞就可以了，當然ESD器件在一個小的過壓范圍是可以起到保護作用的，而在大多數情況下是保護不了DSP芯片及附屬電路的，特別是有室外線纜的設備，當有雷電波入侵時，出現的大電流作用的時間稍長，不僅僅燒壞ESD器件、燒壞DSP芯片以及燒壞其附屬電路。

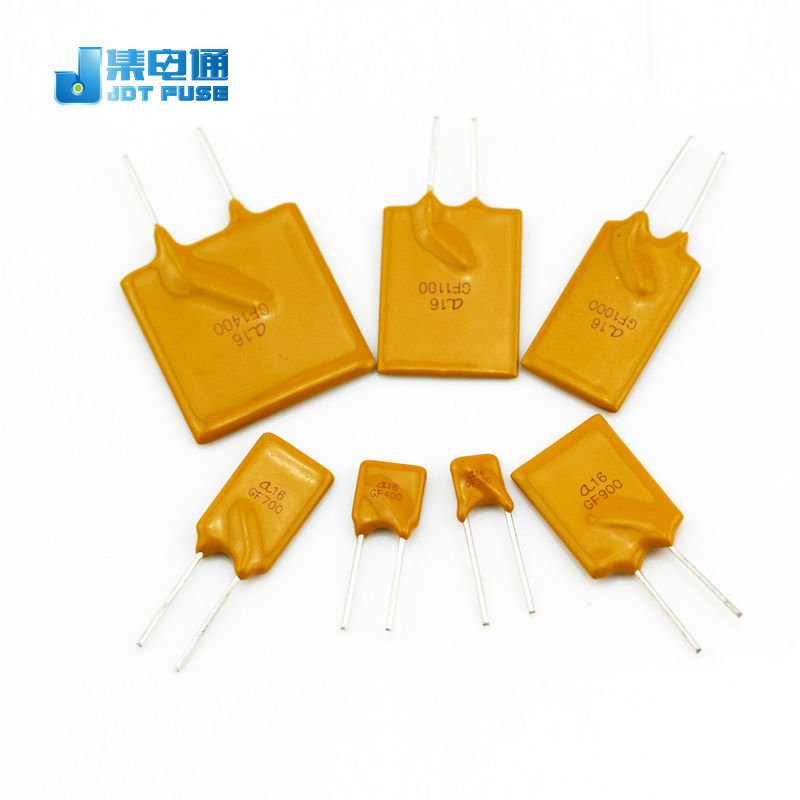

        要解決好這個問題，只選用ESD器件是不夠的，我們通過長期實驗發現，選用jdtfuse與ESD器件配合應用效果最好，jdtfuse是自恢復保險絲.



        在電源線和RS485線上的TVS前面各串聯一個jdtfuse即可，這樣雷電流通過jdtfuse和TVS放電，其放電電流使jdtfuse電阻值變大，瞬間限制了電流，保護了TVS和整個系統，正常時jdtfuse變為低電阻，不影響系統的工作。
