自恢復保險絲PPTC在點煙器中過流保護應用方案

2021-08-19 11:03:42 lipscall

        產品的電氣結構與功能：



        現在的汽車上，配備點煙器提供電源的轉換是必備的東西，比如導航儀，手機，音響，都需要USB的方式提供電源供電，一般都是采用點煙器的方式轉換過來。（相關閱讀：數據采集儀需要jdtfuse自恢復保險絲做防雷與過載保護）

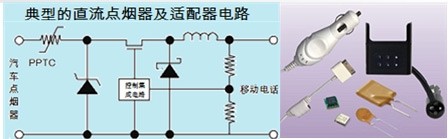

        點煙器被廣泛的應用到汽車領域，極大的方便人們使用這些設備，汽車電流比較大，使用過程中，點煙器容易后續或者前端故障，出現大電流而損壞點煙器本身或者后續的產品，所以我們需要在點煙器上面，安裝可靠的自恢復保險絲，PPTC,下面是應用的實際電路：







        在點煙器內部正極串聯一支PPTC自恢復保險絲，當后面設備有短路，或者前端有異常電流變化時，PPTC很快就從低阻變成高阻，電流不再通過，使后面的電路不再工作，從而達到了保護的目的。



        插在汽車點煙器電源插口的連接器通常包括移動電話、未來的免提設備、其他電池供電設備的充電電路。諸如PPTC元件的典型的過流保護結合了充電輸入的過電壓保護功能,將有助于設備滿足嚴格的電氣要求。一個PPTC元件便能用于抵御過電流和過電壓故障所產生的損害。(推薦閱讀：jdtfuse在便攜電動工具充電器的保護應用)
