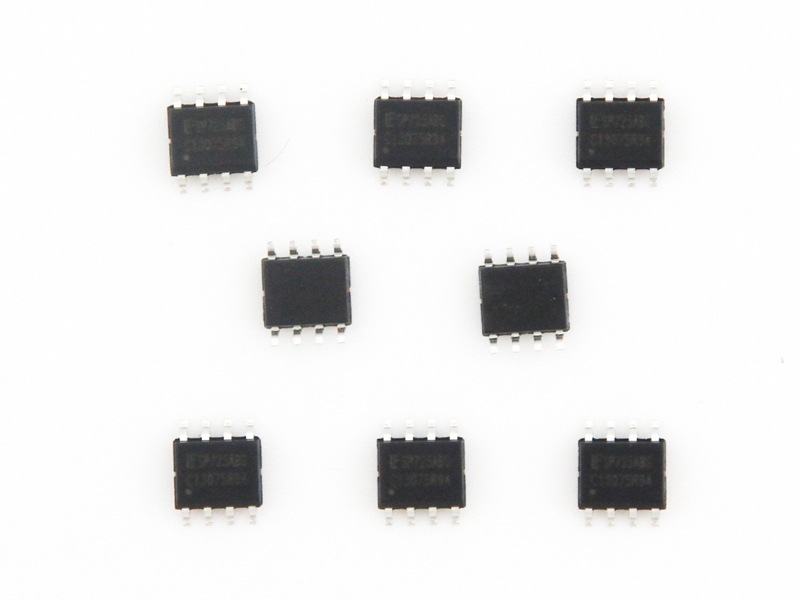

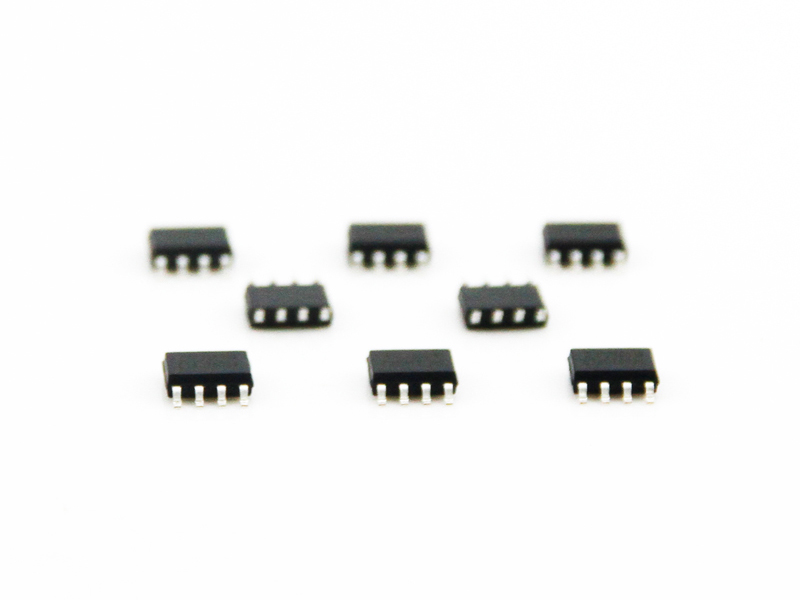

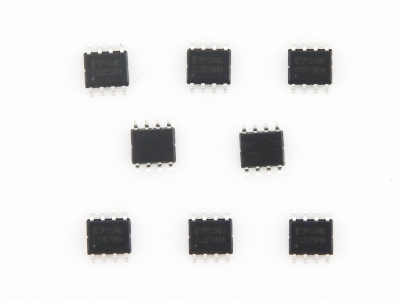

力特SP725系列

SPSP725采用SCR/ ESD二極管兩極結構陣列，用于敏感輸入電路的ESD和過壓保護。 SP725每個輸入端都有2個保護SCR/二極管的器件結構。 共有4個有效輸入端，可保護高達4條外部信號或總線。 過壓保護范圍：從IN（引腳1-4）到V+或V-。

SCR結構適用于+VBE二極管閾值超過V+（引腳5,6）或-VBE二極管閾值低于V-（引腳7,8）時需要快速跳閘的場合。 如果瞬態脈沖使輸入電壓升至V+以上的一個VBE，從輸入端IN至V+的箝位電壓就會被激活。 如果低于V-的VBE負脈沖施加至IN輸入端時，對V-的類似箝位就會被激活，

• 品牌： 力特/littelfuse
• 分類： 貼片
• 最大電壓： 30V
• 額定電流： 9A
