自恢復保險絲在LED背光電源接口的保護應用

2021-08-19 11:12:09 lipscall

        背光源是指液晶顯示屏的光源，因在液晶屏的背面所以叫背光源，有叫背光模組，傳統的液晶顯示屏的背光源是冷陰極燈管點亮做背光，因其亮度低、對比度低、高頻電源電路復雜等而逐漸被LED背光源所取代，LED背光源照度高、對比度大、低壓直流供電、電路簡單是其突出的優點。



        生產LED背光源的廠家都是相對專業的，一般并不生產電源，電源一般是外購AC/DC電源適配器，而我們的生活中有太多的設備需要類似的適配器供電，不同的適配器可能有不同的供電電壓，功率，甚至于電源的正負極性，適配器的錯誤使用會給設備帶來嚴重的損壞，另外在適配器插拔過程中形成的尖峰噪音也會給負載電路帶來傷害。



        對于類似電源口的保護，可以應用一個 PolySwitch 聚合物正溫度系數 (PPTC) 器件，以及一個瞬態電源抑制器TVS管，能夠同時完成過壓，過流，電源誤接，電源逆接等多方位的保護。



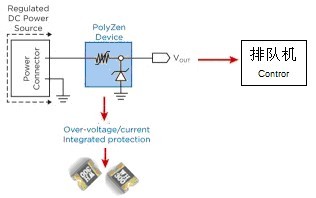

        PPTC在LED背光源電源接口輸入端的典型應用如下圖所示：



        PPTC元件串聯于電源線上，在其后面并聯雙向一個瞬態電源抑制器TVS，當電源低壓過高、電流太大時，高壓通過PPTC和TVS，這時TVS能快速有效的鉗位電壓并分流故障電流，而 PolySwitch PPTC則可以繼而快速的關斷過大的電流，從而幫助保護TVS管和下游電子組件。





          PPTC是高分子正溫度系數的熱敏電阻，又名自恢復保險絲或自恢復過流保護器，其關斷過程實際上是因大電流使PPTC的電阻值因焦耳熱使其由低電阻突變到了高電阻，進而阻斷了電路的電流，從而達到了保護的目的，當斷電或故障排除后自動恢復為低電阻狀態。



        與TVS配合保護是最可靠的保護方案，因TVS不能經受較長時間的大電流，TVS很快就會燒壞，這時PPTC通過保護TVS而保護了整個電路系統。（推薦閱讀：PPTC自恢復保險絲在電梯控制器通訊口的保護應用）
