一、解釋

    TVS（TRANSIENT VOLTAGE SUPPRESSOR）或稱瞬變電壓抑制二極管是在穩壓管工藝基礎上發展起來的一種新產品，其電路符號和普通穩壓二極管相同,外形也與普通二極管無異。

    當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度（最高達1*10-12秒）使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。

    TVS的反應速度絕對比RC回路快的多10e-12s,可不用考慮TVS的擊穿電壓VBR,反向臨界電壓VWM,最大峰值脈沖電流IPP和最大嵌位電壓VC及峰值脈沖功率PP. 選擇VWM等于或大于電路工作電壓,VC為小于保護器件的耐壓值,能測量最好(IPP),或估計出脈沖的功率,選功率較大的TVS.

    二、分類

    抑制反向的用單向TVS,有交流的用雙向TVS（相關閱讀：TVS與壓敏電阻的那點“不同”）

    三、瞬態電壓抑制器TVS的特性及應用

    瞬態電壓抑制器（Transient Voltage Suppressor）簡稱TVS，是一種快速抑制浪涌過電壓的瞬態電壓抑制二極管保護元件，瞬態抑制二極管（TVS，Transient Voltage Suppressors）又稱為瞬變二極管，一種高品質的突波吸收器，是目前國際上普遍使用的一種高效能電路保護器件

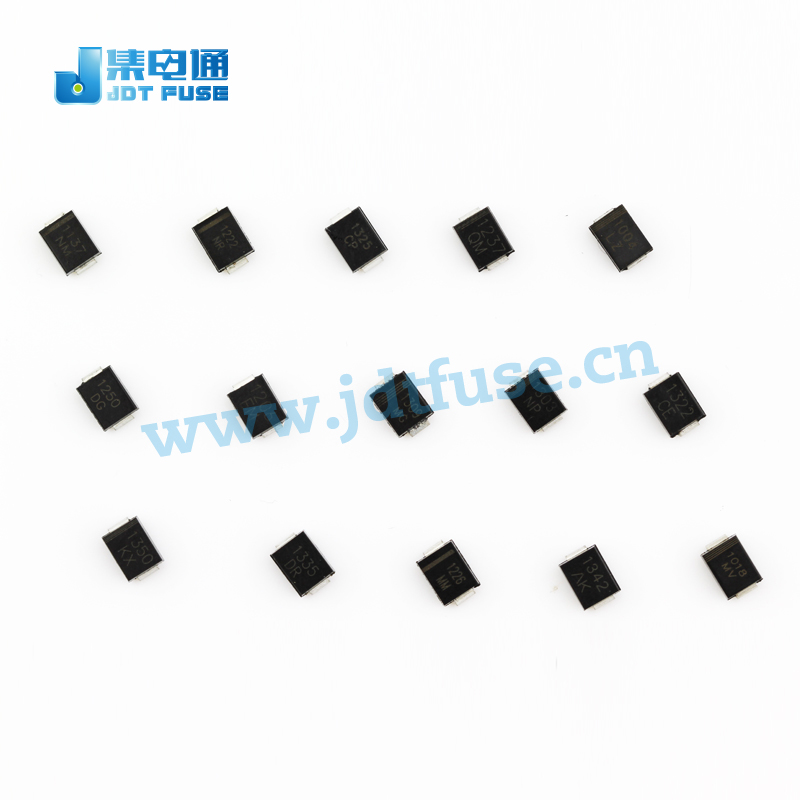

    它的外形與普通二極管相同，卻能吸收高達數千瓦的浪涌功率，它也被稱為TVP或ABD。它能以皮秒級響應速度將浪涌過電壓限制箝位到一個安全的電壓范圍內，以保護后面電路不受損壞。

    四、關鍵特性

    TVS管由于它具有響應時間快、瞬態功率大、電容低、漏電流低、擊穿電壓偏差小、箝位電壓較易控制、無損壞極限、體積小、易于安裝等優點，目前已廣泛應用于計算機系統、通訊設備、消費類電子、電源、家用電器等各個領域(推薦閱讀：壓敏電阻的應用類型)
