PPTC在電風扇自動溫控調速器控制電路中的過流保護

2021-08-05 14:46:46 lipscall
      這是一個電風扇自動溫控調速器,可根據溫度變化情況自動調節電風扇的轉速,電路加以調整,也可用于其它電氣設備的控制。

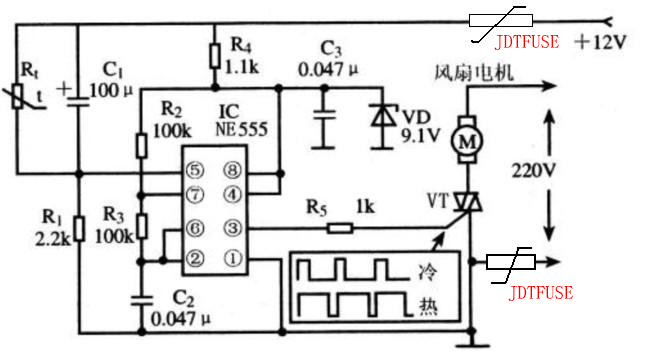

      圖中IC是555時基電路,與R2、R3和C2等元件構成多諧振蕩器,可發出占空比可調的矩形波信號。當溫度變化時,熱敏電阻的阻值發生變化,改變多諧振蕩器輸出方波的占空比,調節雙向晶閘管VT的導通角,從而改變風扇電極兩端的電壓,自動調節電風扇的轉速。
JDTFUSE

      元器件選擇 集成電路IC選用NE555時基電路,也可使用LM555和TLC555等型號VT為雙向晶閘管,其耐壓應在400V以上,額定電流應根據所控制的電風扇容量來選用。電阻R1~R5可選用普通1/8或1/4W碳膜電阻器;Rt為負溫度系數熱敏電阻,選常溫下阻值為10KΩ左右的熱敏電阻。(推薦閱讀:PPTC自恢復保險絲在汽車中控鎖電機的保護應用

      電容C1選用普通鋁電解電容器;電容C2和C3選用滌綸電容器。VD為穩壓值為9.1V的穩壓二極管。

      改變熱敏電阻Rt的溫度,觀察風扇電機的轉速情況。若溫控效果不理想,可適當調整熱敏電阻的阻值或溫度變化范圍。

      電路中在馬達中串聯來一只PPTC來作為過流的保護電機之用,另外中電路里面也有一個PPTC,當電路里面出現過流的情況,或者后續電路有意外短路,電路中的電流發生變大,也能起到保護的目的。
