自恢復保險絲PPTC用于魚缸水溫自動控制器過流保護

2021-08-05 15:15:03 lipscall

      魚缸水溫自動控制器通過運用負溫度系數熱敏電阻器作為感溫探頭，通過加熱氣對魚缸自動加熱。本電路暫態時間取得較小，有利于溫控精度，對各種大小魚缸都適用。

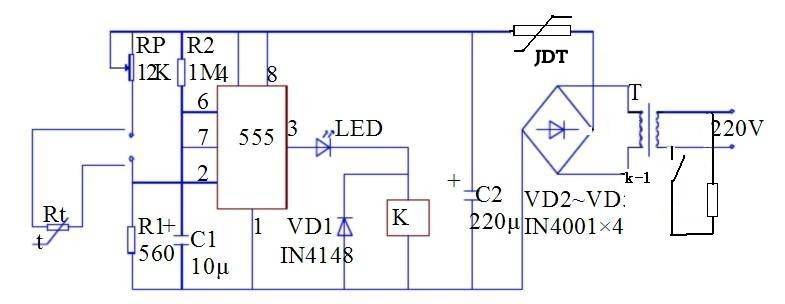

      一、 電路工作原理 本電路圖如圖所示。





      通過二極管VD2~VD5整流、電容器C2濾波后，給電路的控制部分提供了約12V電壓。555時基電路接成單穩態觸發器，暫態為11s。設控制溫度為25oC，通過調節電位器RP使得RP+Rt=2R1，Rt為負溫度系數的熱敏電阻。（推薦閱讀：自恢復保險絲在遙控曬衣架的保護應用）



      當溫度低于25oC時，Rt阻值升高，555時基電路的2腳為低電平，則3腳由低電平輸出變?yōu)楦唠娖捷敵觯^電器K導通，觸點吸合，加熱管開始加熱，直到溫度恢復到25oC時，Rt阻值變小，555時基電路的2腳處于高電平，3腳輸出低電平，繼電器K失電，觸點斷開，加熱停止。



      在這個電路里面，我們增加來一個自恢復保險絲PPTC來做電路過流的保護，當電路出現過流或者出現后端短路，PPTC自恢復保險絲瞬間就處于保護狀態，不會燒毀電路中的其他重要元件。只要把短路的故障排除，就能自動恢復供電。
